全钒液流储能热管理解决方案

集精准温控、高效换热及智能控制于一体，为全钒液流储能系统提供可靠的热管理保障，助力长时储能安全、高效运行。

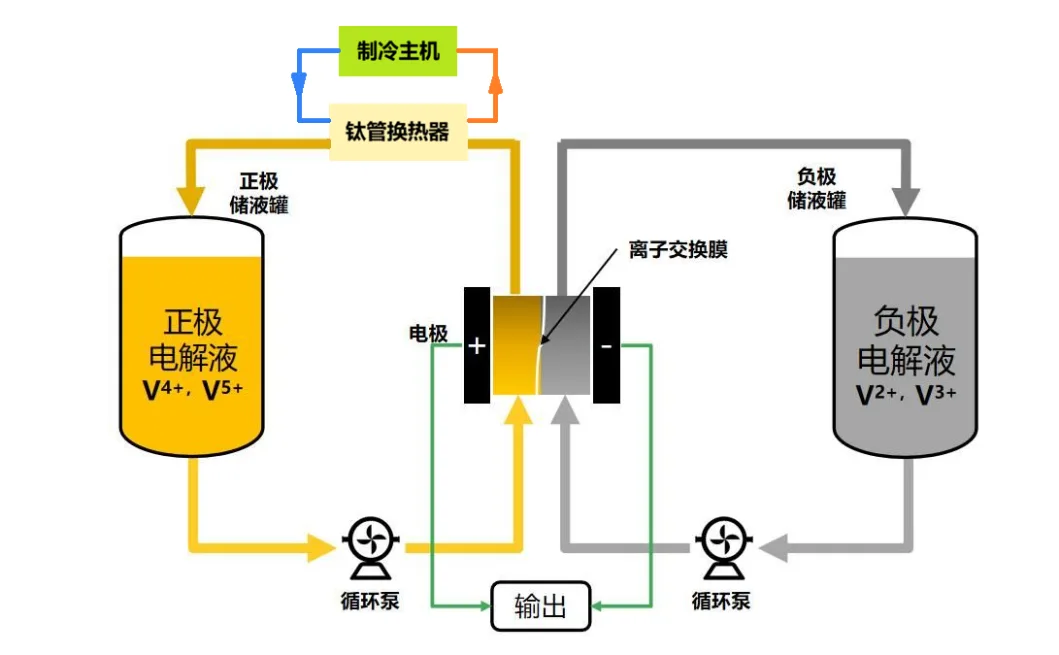

全钒液流储能系统示意图

全钒液流电池，是一种以不同价态的金属钒离子为活性物质的液态氧化还原可再生电池，作为规模化长时储能的关键技术，其运行稳定性高度依赖温度控制。昂湃技术凭借在液冷散热领域十六年的核心技术积淀，推出专为全钒液流储能系统设计的智能热管理解决方案。它通过精确控温防止电解液析出沉淀、抑制副反应、维持高效电化学性能，并有效保障系统长期运行的安全性与稳定性，为全钒液流储能的安全、高效、长寿命运行提供坚实保障。

全钒液流储能热管理系统

标准机型功能:

制冷剂直冷电解液，相变高效换热

高蒸发温度专用著名品牌压缩机，节能可靠

风机调速控制，冷凝压力自动调节，适应不同环温条件

换热器采用高耐腐蚀钛管配合绝缘外壳，满足液流电解液应用需求

标配Modbus 485通信接口，可接受BMS上位机监控和远程控制

具备压缩机过热保护、过流保护、高低压力保护、超温保护、缺相/相序保护、防冻保护、防雷保护等必要措施

具备液晶显示屏，可监控产品状态参数，各部件运行时长，当前告警和历史告警，支持手动/自动运行、来电自启动

标准机型可选配功能:

压缩机变频节能控制，风机变频节能控制或无级调速EC风机

氟泵自然冷节能，热泵制热功能

防风沙抗脏堵过滤器，防盐雾腐蚀设计，高海拔设计

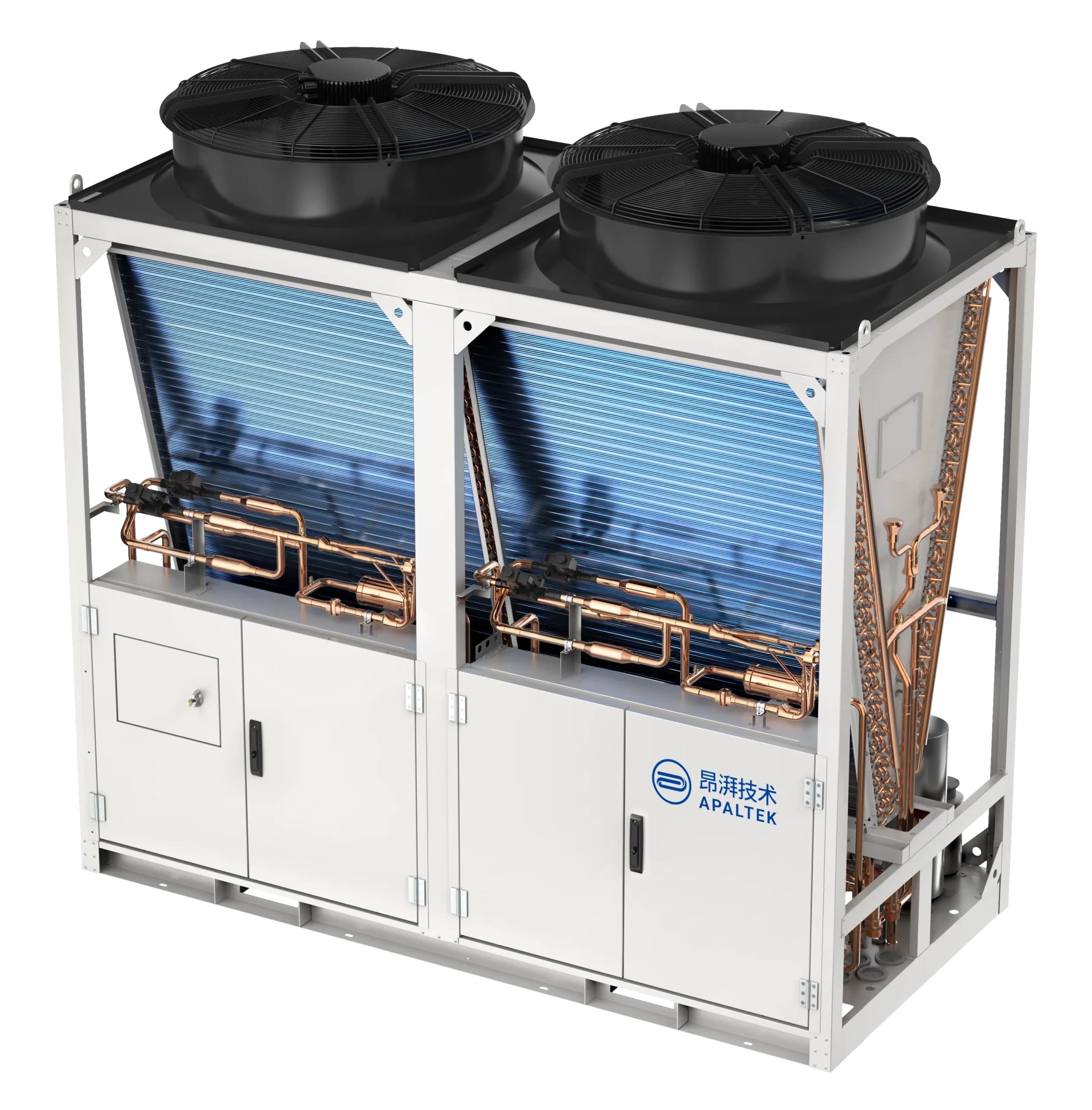

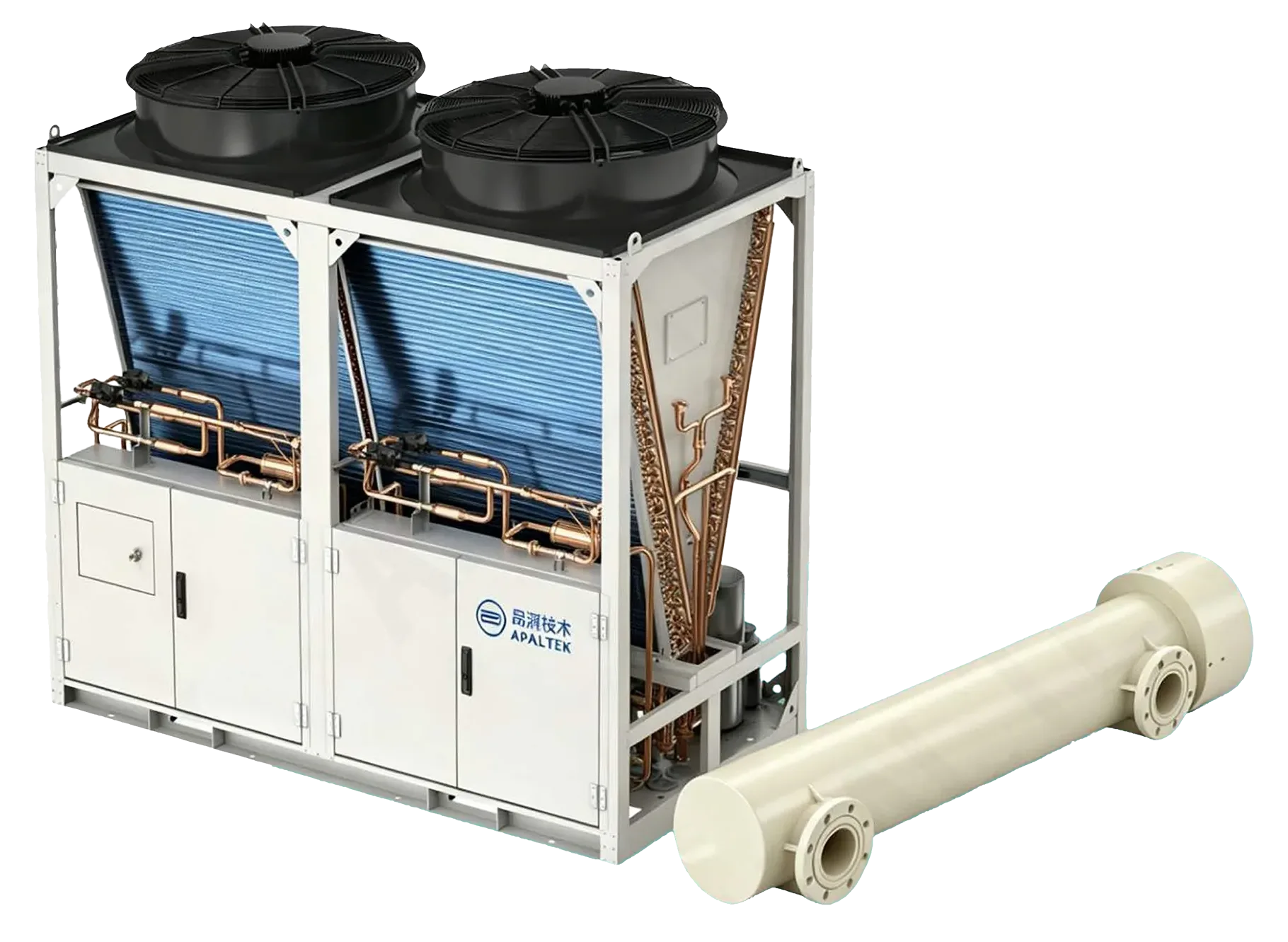

液流储能专用高效冷热主机

产品特点：

单机额定制冷量可达100~130kW，额定制热量可达95~125kW，具备冷热两用功能，制冷、制热、融霜模式全自动控制，通过四通阀逆转为热泵制热，比采用电加热节能60%以上

采用高蒸发温度专用压缩机，且具备氟泵自然冷功能，压缩机、氟泵和风机采取全变频控制，比普通风冷定频、无氟泵的制冷主机可节能50%以上

制冷循环时，依据室外环境温度变化，以及电解液的温度需求，智能切换压缩机制冷、压缩机与氟泵混合制冷、氟泵自然冷三种工作模式

-30°C~45°C宽温度范围自适应运行，满足全天候环境应用

一体化结构设计，底座具备叉车孔设计，顶部具备吊环设计，方便运输和安装

冷凝器进风口标配过滤网，避免冷凝器脏堵导致系统性能衰减

标配Modbus 485接口，完全兼容上位机BMS监控和远程控制

配套高耐腐蚀壳管式换热器，采用TA1钛管和PPH壳体，满足全钒液流电池储能系统的可靠应用需求

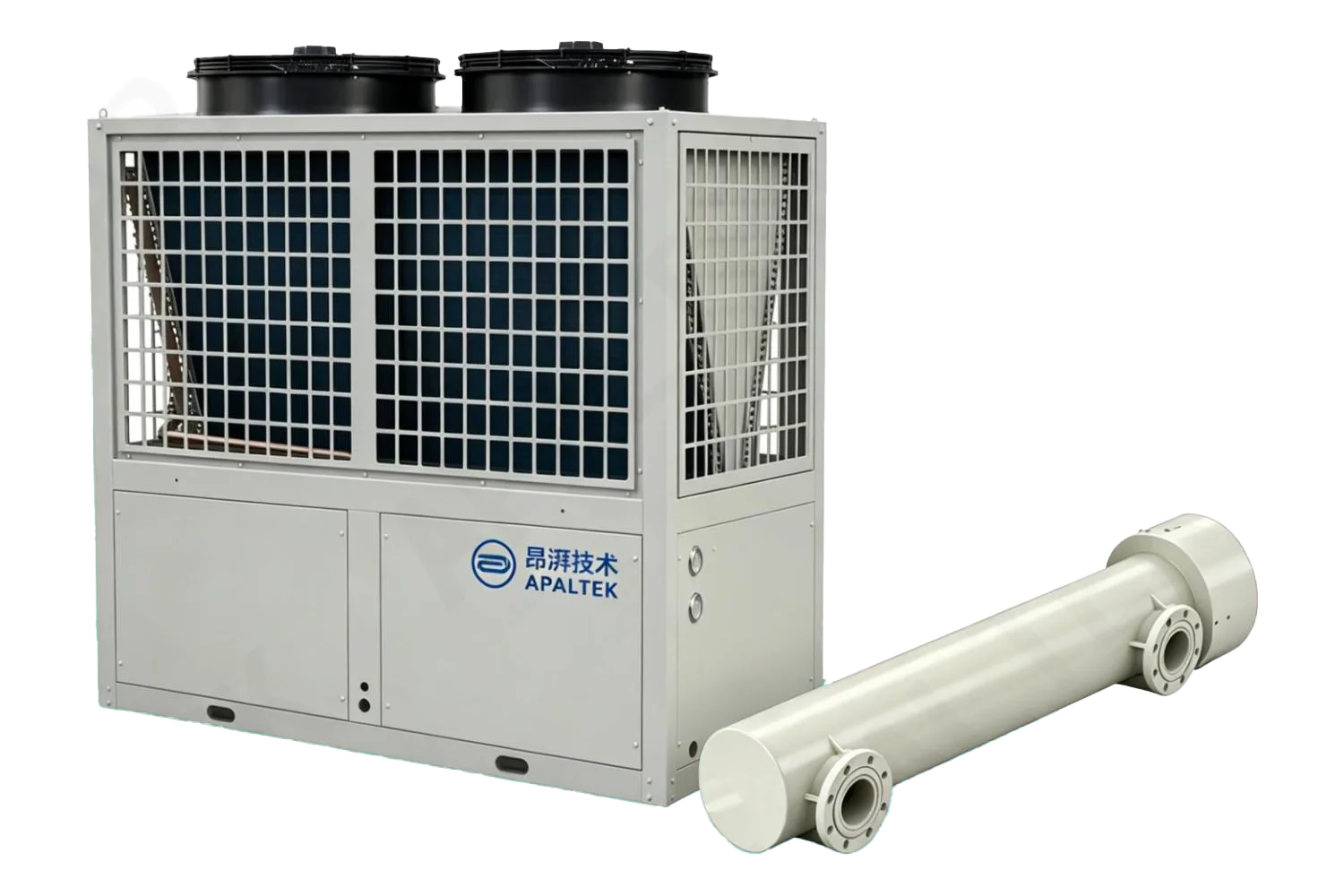

电堆测试系统热管理产品系列

——适用于32KW-125KW电堆测试系统

机组型号	AP08F	AP15F	AP30F
制冷量，kW	8	15	30
冷媒	R410A（可选R134a）
能效比	EER≥4.5@20℃蒸发，环温35℃标准工况
系统功能	风冷冷凝、压缩制冷（定频/变频可选，热泵制热可选，氟泵自然冷可选）
制冷主机电源规格	220V，50Hz 或380V, 3P，50Hz	380V, 3P，50Hz
制冷主机系统配置	单系统
制冷主机外形尺寸（长x宽x高，mm）	980x420x795 或960x530x1175	980x380x1360	1470x846x950
换热器换热量，kW	8*1	15*1	30*1
换热器设计流量，m³/h	≥5	≥10	≥25
换热器形式	立式或卧式壳管式（标配钛管、绝缘外壳）；管程走制冷剂，壳程走电解液
标准接管长度	6m，绝缘软管，两端扣压304不锈钢内螺纹接口

注：最终设计参数以实际订单确认为准。选配不同电源、不同冷媒、不同系统功能，外形尺寸会有差异。

全钒液流储能系统热管理产品系列

——适用于125kW以上全钒液流储能系统

机组型号	AP30F	AP50F	AP70F	AP100F	AP130F
制冷量，kW	30	50	70	100	130
冷媒	R410A（可选R134a）			R410A
能效比	EER≥4.5@20℃蒸发，环温35℃标准工况
系统功能	风冷冷凝、压缩制冷（定频/变频可选，热泵制热可选，氟泵自然冷可选）
制冷主机电源规格	380V, 3P，50Hz
制冷主机系统配置	单系统		双系统
制冷主机外形尺寸（长x宽x高，mm）	1470×846 x950	1200×1200 x2100	1200×1200 x2100	2300×1070 x2230	2300×1070 x2230
换热器换热量，kW	30*1	50*1	70*1	50*2	65*2
换热器设计流量，m³/h	≥25	≥40	≥50	≥40	≥45
换热器形式	立式或卧式壳管式（标配钛管、绝缘外壳）；管程走制冷剂，壳程走电解液
标准接管长度	6m，绝缘软管，两端扣压304不锈钢内螺纹接口

注：最终设计参数以实际订单确认为准。选配不同冷媒、不同系统功能，外形尺寸会有差异。

热管理系列产品适用环境条件说明

额定制冷标准工况

20℃ 蒸发温度
35℃ 室外环境温度

宽温度范围运行

支持室外环境温度范围: -30℃ ~ 45℃
满足宽环温制冷及低温制热需求

电控防护等级 IPX5

满足室外露天安装应用

适用海拔高度 ≤2000m

每升高1000m降额增加≤5%
海拔>2000m请咨询定制

为您的全钒液流储能系统打造专属热管理方案

无论您是电堆测试系统还是大型储能项目，APALTEK 都可根据您的系统规模、运行环境及温控需求，提供专业的热管理产品与定制化解决方案。
