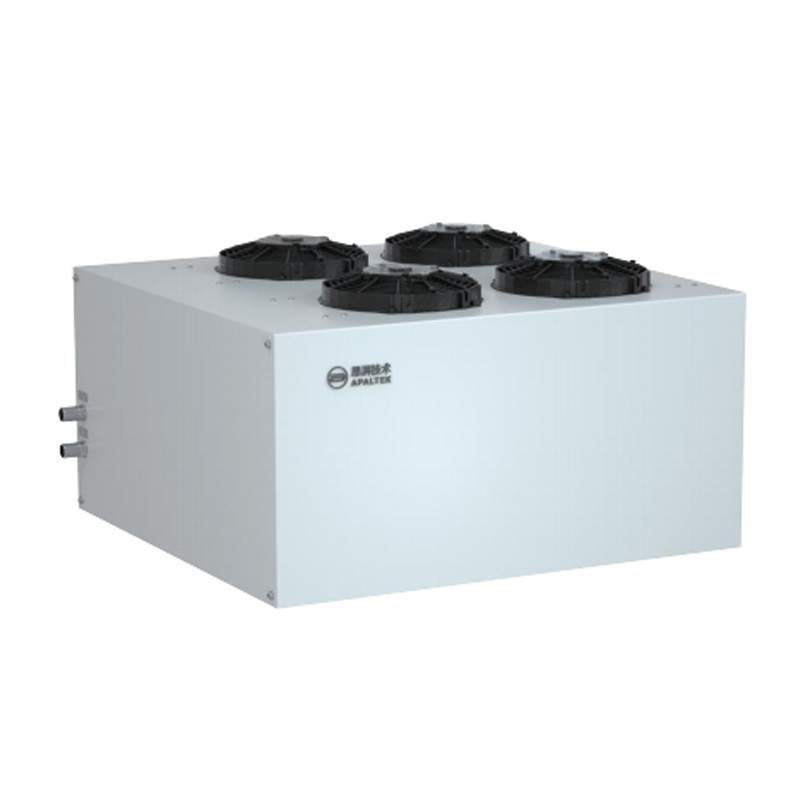

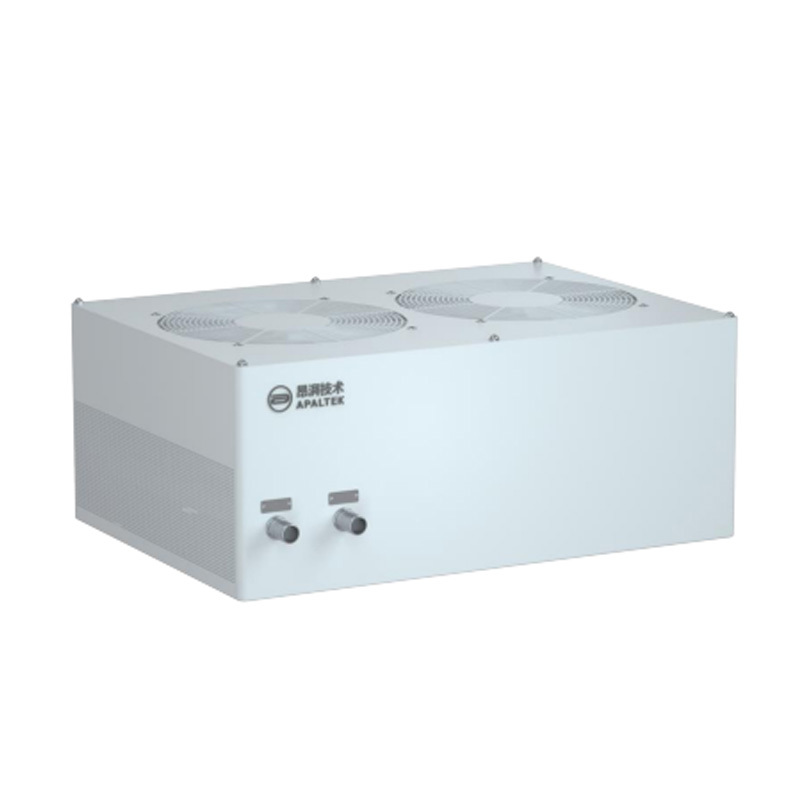

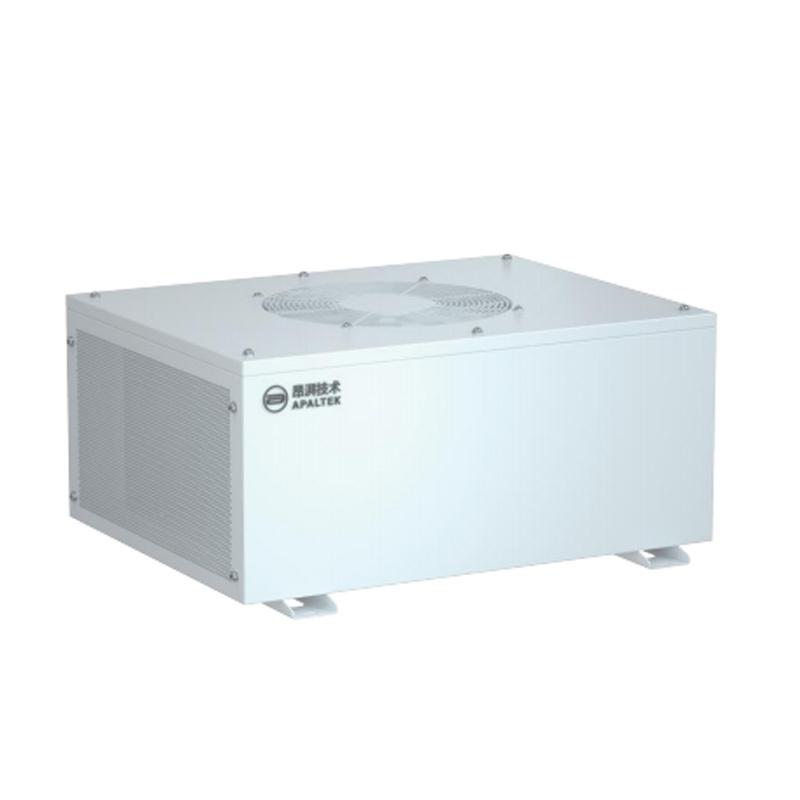

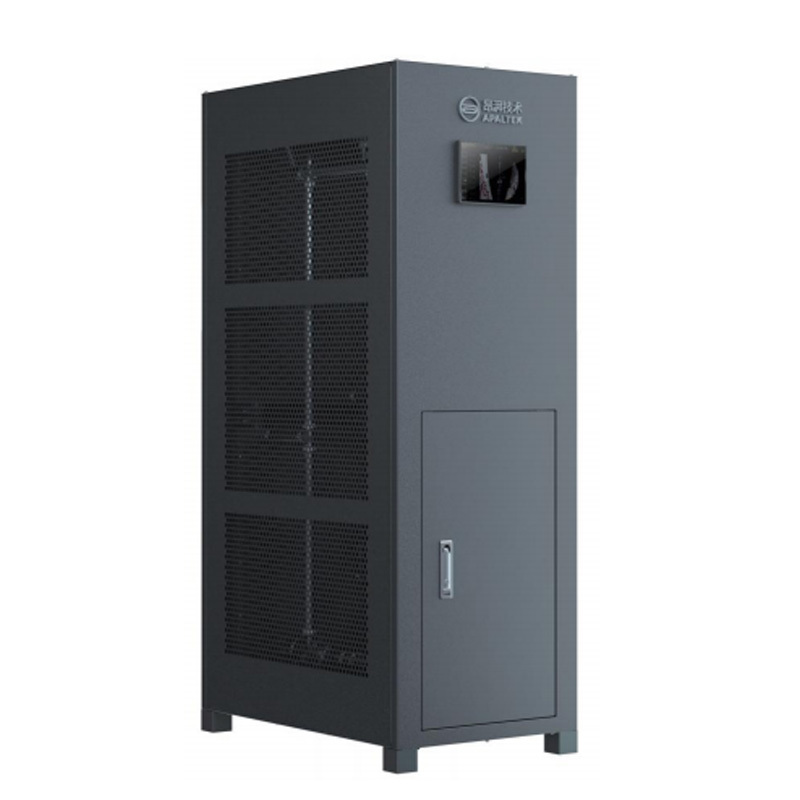

深圳昂湃技术股份有限公司成立于2010年，拥有热管理解决方案的高质量提供商，该解决方案已集成在研发，制造，销售和服务中，并在CPU GPU的半导体中处于领先地位



控制逻辑

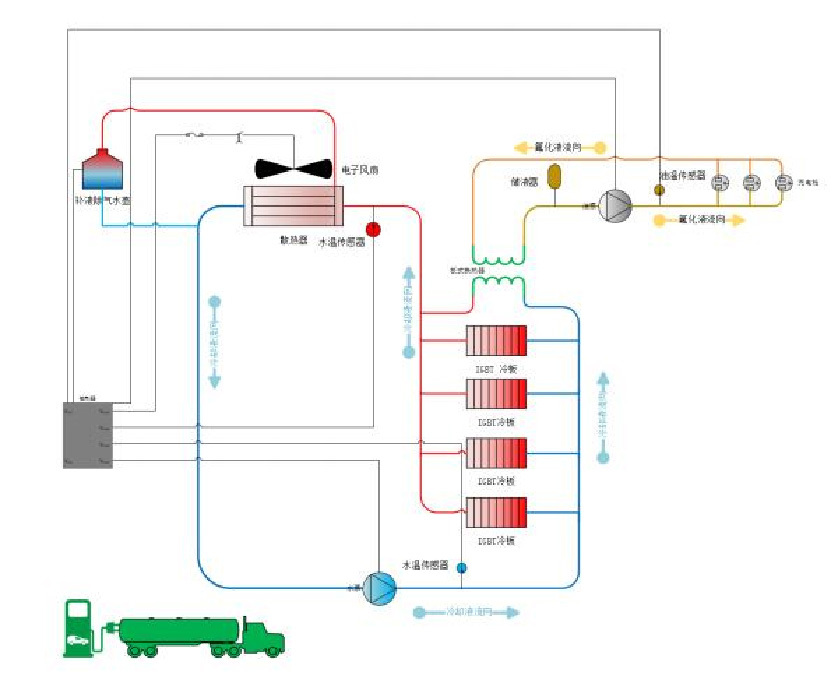

  • 充电站的液冷系统主要包括循环水泵、液冷板、散热器、电子风扇，以及电子油泵和板式热交换器。
  • 集成液冷系统有效提高了充电站的集成度，降低了充电模块风道的设计难度，减小了充电站的体积。同时，有利于提高充电桩的保护水平。防止水，灰尘，昆虫等对充电站寿命的影响，减少维护周期，用户体验。
  • 液体冷却系统的高对流传热系数和均匀的温度性能降低了回路设计的难度。
  • 采用侧入侧出的方式，确保回路中的每个部件具有等效的流动长度和收敛的流动阻力，从而确保流量分配的均匀性。
  • 采用快速插拔结构，产品模块化和安装便利性。
  • 该设计可以自由扩展，以满足不同电力桩的需求。

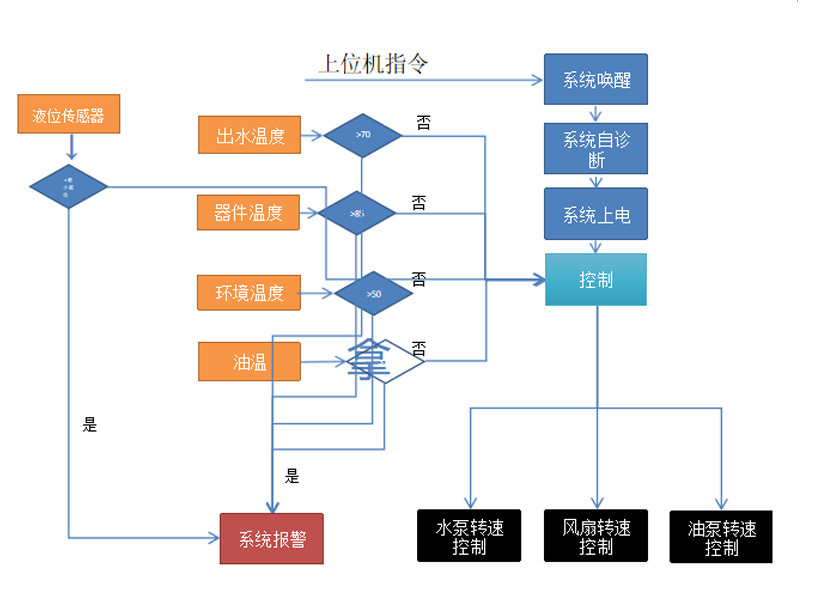

系统原理

系统采用变频风机和水泵，满足了不同充电工况下充电模块的换热要求，提高了系统的大能效特性。



  • 低负荷时: 降低风扇和消耗速度，降低噪音和能耗。

  • 高负荷时: 提高风扇转速，合适的水泵转速，寻求佳的能效、NVH、耐久性能。

  • 当系统泄漏时: 当冷却液液位低于低水位时，系统向上位机发出安全警告，防止充电故障。

  • 当水温过高时:当水温过高时，会向上位机发出报警，降低充电功率，保证了系统的安全性和可靠性。

  • 当环境温度过高时:如果环境温度过高，提醒系统降低充电输出功率

设备特性

SequenceDeviceFunctionTypeProtection gradeRHOS
1RadiatorAir-cooled convective heat exchangerTube typeNA2
2Water pumpCharging station water cycleAC220/DC24VIP672
3Cold plateIGBT heat exchangerWelding typeNA2
4FanForced ventilation deviceAC220/DC24VIP542
5Board replacementOil-water heat exchangerAluminum sheet metalIP672
6controllersystem controllerPCBAIP542
7Water temperature sensorTemperature detection5V DCIP672
8Environmental temperature sensorTemperature detection5V DCIP672
9Oil pumpCharging gun fluorinated oil circulation deviceDC 24VIP672
10oil temperature sensor Temperature detection5V DCIP672

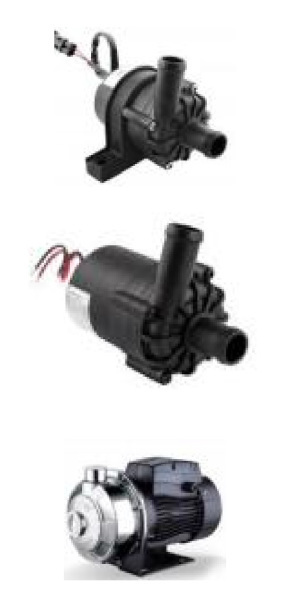

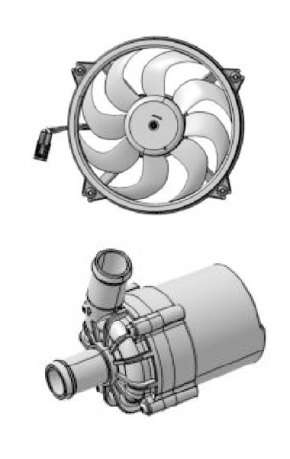

水循环泵

液冷结构相比风冷结构，有效减少空间
用于提高系统的传热系数。该系统将变得更加紧凑，解决了风道布局造成的空间浪费，并为充电站的安装节省了资源。

设备特性

SequenceDeviceFunctionTypeProtection gradeRHOS
1RadiatorAir-cooled convective heat exchangerTube typeNA2
2Water pumpCharging station water cycleAC220/DC24VIP672
3Cold plateIGBT heat exchangerWelding typeNA2
4FanForced ventilation deviceAC220/DC24VIP542
5Board replacementOil-water heat exchangerAluminum sheet metalIP672
6controllersystem controllerPCBAIP542
7Water temperature sensorTemperature detection5V DCIP672
8Environmental temperature sensorTemperature detection5V DCIP672
9Oil pumpCharging gun fluorinated oil circulation deviceDC 24VIP672
10oil temperature sensor Temperature detection5V DCIP672

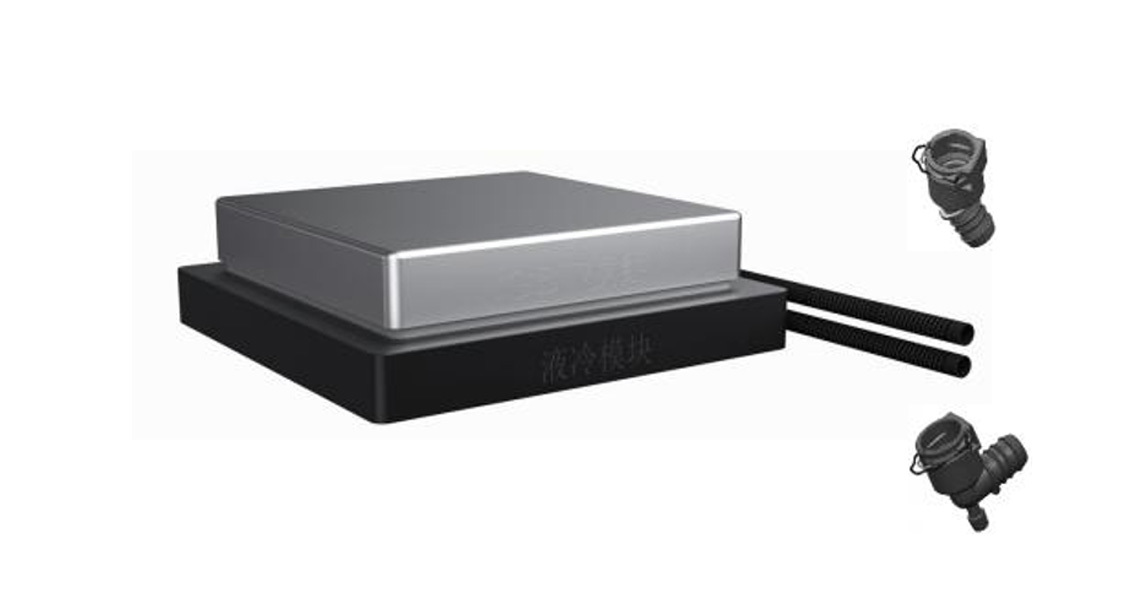

模块化接管方法

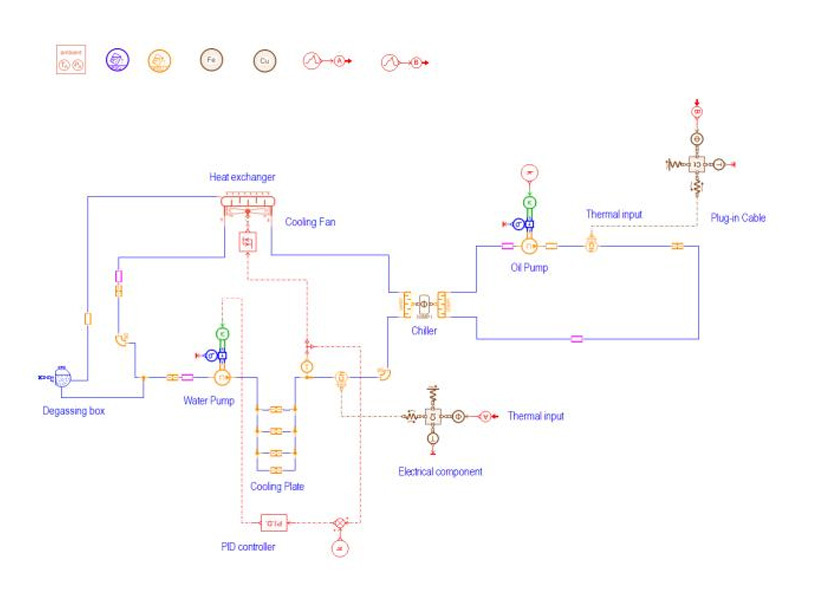

基于平台的仿真模型:

  • 预留冷却液进出口，有效解决系统防水防尘设计困难；
  • 充电模块小型化、轻量化；
  • 无需风管，模块化设计更简单；
  • 采用快速插头安装结构，提高效率，降低工艺成本；
  • PA12集成冷却管道，用于新能源汽车中的冷却管道，可靠性高；
  • 快速塞密封确保一致的装配质量。

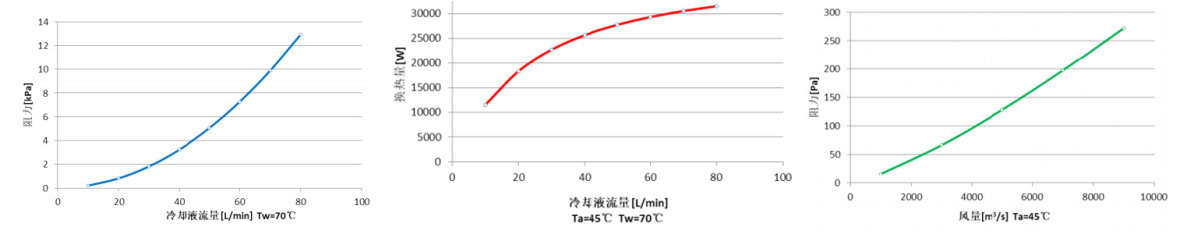

计算模拟

Angpai模块液体冷却模块:

基于平台仿真模型，快速分析系统选型的实际性能。有效提高开发速度，提前预判风险。同系列产品可在同一平台上进行仿真计算，参数化设计完整，可靠性更高。

仿真系统包括:

  • 机柜系统热交换

  • 充电枪换热性能

  • 油路电阻特性

  • 水路流动阻力特性
